Sezione 16. Macro

Pic offre la possibilità di definire delle macro. La cosa può tornar utile per descrivere diagrammi ripetitivi. Assieme ale regole di visibilità per i blocchi composti (sezione 13.2) consente effettivamente di scrivere delle funzioni (vedi ad esempio il listato 16.1).

La sintassi è la seguente:

define nome_macro separatore corpo_macro separatore

In questo modo si definisce nome_macro come una macro che poi verrà sostituita dal testo in corpo_macro (separatori esclusi).⁽¹⁾ La macro può essere invocata come segue:

nome_macro(primo_argomento, secondo_primo_argomento, ...)

Gli (eventuali) argomenti vengono sostituiti al posto degli elementi sintattici $1, $2, ... $n che appaiono nel corpo della macro.

Come esempio di utilizzo delle macro, si considerino il listato 16.1 e la figura 16.2.

Listato 16.1. Esempio di utilizzo delle macro.

.PS
# Traccia un microinterruttore in un riquadro,
# $1 rappresenta lo stato (acceso/spento).
define jumper { [
    shrinkfactor = 0.8;
    Outer: box invis wid 0.45 ht 1;


    # Grazie al ] finale le seguenti variabili verranno
    # poi reimpostate automaticamente
    boxwid = Outer.wid * shrinkfactor / 2;
    boxht  = Outer.ht  * shrinkfactor / 2;


    box fill (!$1) with .s at center of Outer;
    box fill ($1)  with .n at center of Outer;
] }


# Traccia un blocco di sei microinterruttori
define jumperblock { [
    right;

    jumper($1);
    jumper($2);
    jumper($3);
    jumper($4);
    jumper($5);
    jumper($6);


    jwidth  = last [].Outer.wid;
    jheight = last [].Outer.ht;


    box with .nw at 6th last [].nw wid 6*jwidth ht jheight;


    "Stato dei microinterruttori: $1$2$3$4$5$6" at last box .s + (0, -0.2);
] }


# Esempio di invocazione macro.
A: jumperblock(1,1,0,0,1,0);
move right 2 then down 1;
B: jumperblock(1,0,1,0,1,1);
spline -> from A.right down right 1 then down left 2 to B.left
.PE

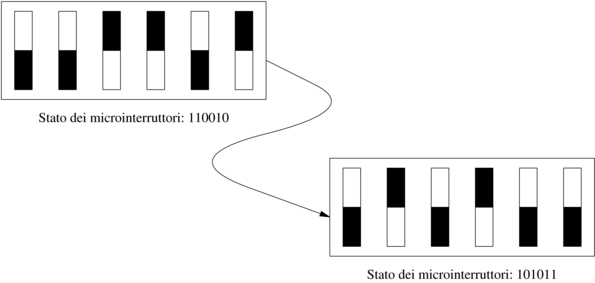

Figura 16.2. Esempio di utilizzo delle macro.

Esempio di utilizzo delle macro

Un dettaglio che l'esempio del listato 16.1 non illustra è che il passaggio dei parametri alle macro non comporta la separazione delle stringhe: chiamando jumper( 1 ), il valore di $1 sarà 1; chiamando jumper(stringa lunga) $1 varrà stringa lunga.

Se si intende passare come parametro una coppia ordinata, per evitare conflitti con il simbolo di separazione degli argomenti è possibile avvolgere la coppia fra parentesi.

La definizione di una macro è persistente da una figura all'altra. Per annullare una definizione si scriva:

undef nome_macro;

per esempio, il codice del listato 16.3 annulla le due macro definite nel listato 16.1.

Listato 16.3.

...
undef jumper
undef jumperblock
...

1) separatore può essere qualunque carattere che non compaia in corpo_macro, oppure la coppia separatore/separatore può essere costituita da una coppia bilanciata di parentesi graffe ({ e }), e (in ogni caso) corpo_macro può contenere coppie bilanciate di parentesi graffe.

Dovrebbe essere possibile fare riferimento a questa pagina anche con il nome macro.html
