Sezione 4.   Gestione degli assi

Se capita di non gradire la maniera in cui Jgraph produce automaticamente gli assi, può tornare utile la tabella 4.1.

Tabella 4.1. Jgraph: alcuni attributi degli assi.

Attributo ed eventuali valori Significato
size dimensione
Imposta la dimensione dell'asse a dimensione (in pollici).
min valore
Imposta il valore minimo a valore.
max valore
Imposta il valore massimo a valore.
hash numero_valori
Traccia una tacca (primaria) e un'etichetta di tacca ogni numero_valori valori.
mhash numero_tacche
Traccia numero_tacche tacche secondarie fra ogni due tacche primarie consecutive.
gray scala_di_grigio
Imposta la scala di grigio dell'asse a scala_di_grigio, ove zero significa nero e uno significa bianco.
color componente_rossa \
  \ componente_verde \
  \ componente_azzurra
Imposta il colore dell'asse, codificato mediante la terna RGB indicata.
nodraw
Impedisce il tracciamento dell'asse, in ogni sua parte.
draw
Garantisce il tracciamento dell'asse, in ogni sua parte.
log
Imposta la scala dell'asse come logaritmica.
linear
Imposta la scala dell'asse come lineare.
no_draw_hash_marks
Impedisce il tracciamento delle tacche lungo l'asse.
no_draw_hash_labels
Impedisce il tracciamento delle etichette lungo l'asse.
draw_at valore
Traccia l'asse in una posizione diversa dal valore minimo.
label etichetta
Imposta l'etichetta dell'asse.

Il listato 4.2 e la figura 4.3 illustrano l'uso di alcuni degli attributi descritti nella tabella 4.1.

Listato 4.2. Jgraph: uso di alcuni degli attributi degli assi.

newgraph

xaxis
  size 6
  min 0 max 100
  hash 15 mhash 2 (* i.e. minor hashes at the 5's and 10's *)
  color 1 0 0
  label : This is the X axis
  draw_at 10

yaxis
  size 3
  min 1 max 1000
  log
  no_draw_hash_marks
  label : And this is the Y axis
  color 0 1 1

newline color 1 0 1
  pts 10 1
      20 5
      30 10
      40 20
      50 100
      60 110
      70 500
      80 800
      90 1000
      100 1

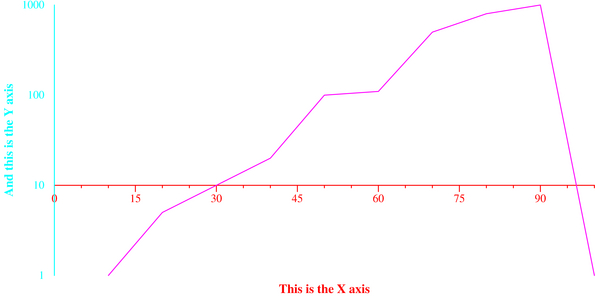

Figura 4.3.

f-axis-jgr
