Sezione 6.   Stringhe

La gestione delle stringhe in Jgraph avviene mediante la parola chiave newstring. Gli attributi delle stringhe sono la posizione, la fonte, la dimensione della fonte, il colore, la rotazione, l'allineamento e il testo. La posizione si imposta mediante x posizione_x y posizione_y. La fonte dev'assere una fonte PostScript. Le fonti standard sono Times-Roman, Times-Italic, Times-Bold, Helvetica, Helvetica-Italic, Helvetica-Bold, Courier e Symbol. Il colore viene indicato tramite lcolor, oppure si utilizza lgray per indicare la scala di grigio. Gli allineamenti si specificano come segue:

Si può ruotare una stringa mediante rotate gradi. Si imposta il testo di una stringa mediante il carattere :, seguito da uno spazio bianco e quindi dal testo vero e proprio. Per ottenere del testo su più righe è possibile utlizzare il carattere \ al termine di ciascuna riga tranne l'ultima.

Anche le etichette dei grafici sono stringhe, quindi possono utilizzare gli attributi or ora descritti.

copystring copia tutti gli attributi di una stringa (testo incluso).

Il listato 6.1 e la figura 6.2 illustrano un esempio.

Listato 6.1. Jgraph: gestione delle stringhe.

newgraph
  xaxis min 0 max 10 hash 1 mhash 0 size 7
  yaxis min 0 max 10 hash 1 mhash 0 size 4

newstring hjl vjc x 1 y 1 : String #1

newstring hjr vjt x 9 y 1 fontsize 20 lcolor 1 0 0 : String #2

copystring hjl vjb x 1 y 2 fontsize 16 font Times-Italic : String #3

newstring hjr vjt x 9 y 2 fontsize 16 font Helvetica : String #4

newstring hjc vjc x 5 y 2 fontsize 16 font Symbol : String #5

newstring hjl vjb fontsize 45 font Courier rotate 90 x 5 y 5 : String #6

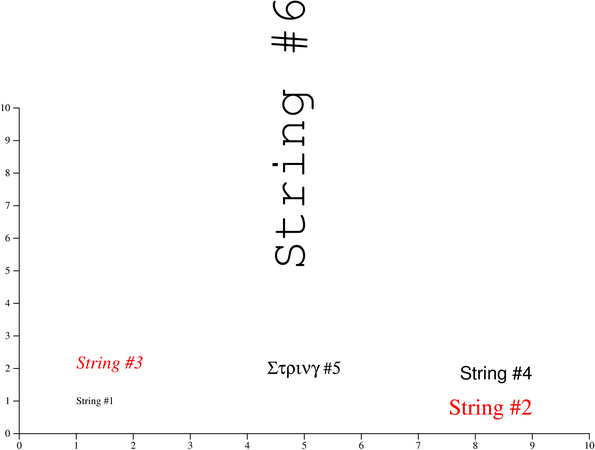

Figura 6.2.

f-strings-jgr
