Dopo aver derivato tutte le entità e tutti gli attributi, si può passare alla derivazione delle associazioni (che sono i rombi dello schema E-R); il tipo più semplice da derivare è quello «uno a molti» (1:N).
Importante
Regola 4: (Prima parte) per ogni associazione binaria di tipo 1:N è necessario aggiungere, alla relazione che partecipa con molteplicità N, un nuovo attributo, detto «chiave esterna», collegato logicamente alla chiave primaria dell'altra relazione (a molteplicità 1). La comparsa della chiave esterna tra gli attributi, permette di realizzare un collegamento tra le due relazioni. Si adotterà la convenzione di sopralineare la chiave esterna
Esempio 3.6. Derivazione dell'associazione appartenenza

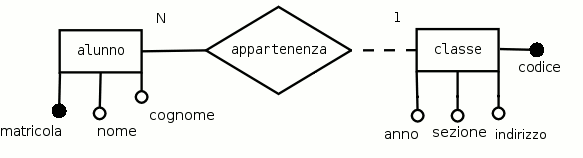

Si applicheranno tutte le regole di derivazione note al seguente schema E-R.
Applicando le prime tre regole di derivazione alle due entità si ottengono le seguenti due relazioni:
alunni ( matricola, nome, cognome ) ;
classi ( codice, anno, sezione, indirizzo )A questo punto le due relazioni sono ancora indipendenti l'una dall'altra, quindi si possono scrivere anche affiancate.
La regola di lettura dice che «ad ogni classe possono appartenere uno o più alunni», quindi è necessario aggiungere alla relazione «alunni» (a molteplicità N) un nuovo attributo, a cui si darà il nome codice-classe che sarà collegato all'attributo codice della relazione «classi».
classi ( codice, anno, sezione, indirizzo ) ;
alunni ( matricola, nome, cognome, codice-classe )Come si sarà notato, questa volta la relazione «classi» precede «alunni», questo perchè, a causa del legame instaurato dalla chiave esterna, è necessario riempire prima la tabella «classi» e successivamente quella di «alunni».
Tabella 3.6. alunni
| matricola | cognome | nome | codice-classe |
|---|---|---|---|
| 025221 | Rossi | Mario | 41 |
| 025223 | Bianchi | Anna | 41 |
| 025101 | Verdi | Giuseppe | 42 |
Il collegamento tra una chiave esterna e una primaria, fa in modo che la prima possa assumere solo i valori stabiliti dalla seconda. Questo legame logico tra le relazioni (e tra le tabelle che le rappresentano) viene chiamato tecnicamente «vincolo di integrità referenziale», e verrà studiato più avanti.
Sebbene la chiave esterna sia collegata alla chiave primaria vi sono profonde differenze tra i due tipi di attributi: la «chiave esterna» può essere non unica (nella chiave esterna si possono ripetere più volte gli stessi valori) e può essere non obbligatoria (questo accade solo quando le regole di lettura dell'associazione lo permettono, per esempio se ci potessero essere alunni senza una classe). Come esercizio, verificare alcune delle proprietà appena esposte nella tabella alunni del precedente esempio.
Suggerimento

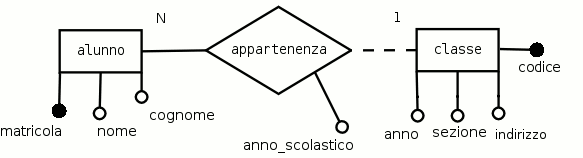

Arrivati a questo punto del progetto, non si deve tornare indietro a modificare lo schema E-R per aggiungere qualche attributo alle entità. La chiavi esterne si aggiungono esclusivamente nel livello logico, non nel livello concettuale.Nel caso in cui anche l'associazione uno a molti avesse attributi, la regola continua così:
